光纖激光焊接技術因其高能量密度、快速響應和靈活可控的特點，已成為現代制造業中不可或缺的加工手段。然而，在實際應用中，焊接精度的波動常常影響產品質量和生產效率。

本文結合實戰經驗，分享光纖激光焊接機精度優化的關鍵策略，涵蓋設備調試、工藝參數調整、環境控制及維護保養等方面，旨在幫助從業者提升焊接精度，確保加工質量穩定。

一、設備調試與校準：精度優化的基礎

設備調試是精度優化的第一步。光纖激光焊接機的精度受激光器、傳輸系統、運動平臺和聚焦鏡組等多個部件的影響。在調試過程中，首先需檢查激光輸出功率的穩定性。通過功率計監測激光輸出，確保其波動范圍在±2%以內，避免因功率波動導致焊縫不均勻。其次，校準光路系統，包括反射鏡和聚焦鏡的清潔與對中，確保激光束準確傳輸至工件表面。實戰中，我們曾遇到因鏡片污染導致光束偏移0.1mm，進而引發焊接偏差的問題。定期用無水乙醇清潔光學元件，并采用紅光指示器輔助校準，可有效避免此類問題。

運動平臺的精度同樣關鍵。線性導軌和伺服電機的性能直接影響焊接路徑的準確性。通過激光干涉儀檢測平臺定位誤差，并進行補償調整，可將重復定位精度控制在±5μm以內。此外，夾具的設計與安裝也需重視。采用模塊化夾具，確保工件定位一致，減少因裝夾松動導致的焊接偏移。

二、工藝參數優化：平衡速度與質量

焊接工藝參數如功率、速度、頻率和脈沖寬度等，對精度有直接影響。過高的功率可能導致材料過度熔化，形成焊瘤或穿孔；而過低的速度則可能引起熱輸入不足，焊縫不連續。通過響應曲面法（RSM）進行參數優化，可找到最佳組合。例如，在焊接0.5mm不銹鋼板時，我們將功率設為800W，速度設為50mm/s，脈沖頻率200Hz，實現了焊縫寬度0.3mm、深寬比1.2的高精度焊接。

保護氣體的選擇與流量控制也不容忽視。高純度氬氣或氮氣可防止氧化，提升焊縫表面質量。流量過高可能干擾熔池，導致飛濺；流量過低則無法有效保護。實戰中，我們將氣體流量控制在10-15L/min，并根據材料厚度微調，顯著減少了氣孔缺陷。

三、環境與材料因素：細節決定成敗

環境溫度、濕度和振動可能微妙地影響焊接精度。安裝設備于恒溫車間（20±2°C），并加裝防震地基，可減少外部干擾。材料表面狀態如油污、氧化物或不平整度，也會導致能量吸收不均。采用丙酮清洗工件表面，并進行噴砂或拋光處理，能提升激光吸收率，確保焊接一致性。

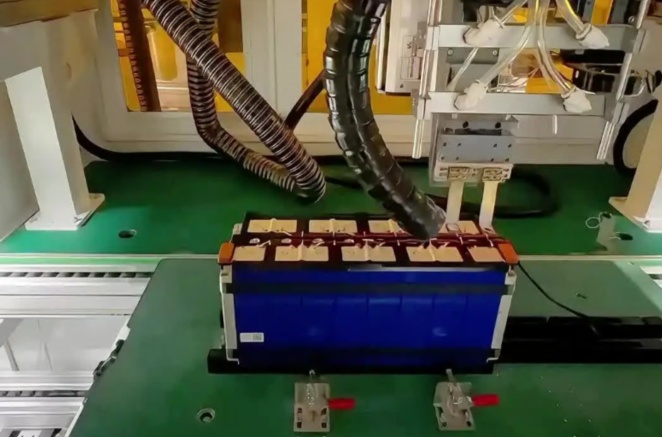

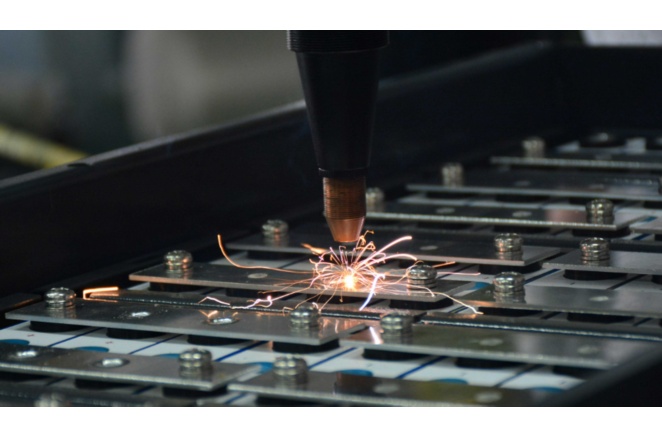

在焊接異種材料（如銅與鋼）時，熱導率和熔點的差異易引發裂紋或未熔合。通過預置中間層或采用擺動焊接技術，可改善材料兼容性。我們曾在新能源汽車電池焊接中，通過添加鎳中間層，將缺陷率從5%降至0.5%。

四、智能監控與維護：持續精度的保障

集成視覺系統實時監測焊接過程，可及時糾正偏差。CCD相機結合圖像處理算法，能檢測焊縫位置與形態，反饋至控制系統動態調整參數。此外，定期維護是長期精度的基石。每月檢查光纖接口損耗，每季度更換冷卻液，并記錄設備運行數據，通過趨勢分析預測潛在故障。

五、實戰案例：從問題到解決方案

某電子部件廠在焊接微型連接器時，出現焊縫偏移0.05mm的精度問題。經分析，原因為環境振動導致光路輕微變形。通過加裝阻尼器和調整夾具剛性，問題得以解決，產品合格率提升至99.8%。此案例說明，系統性排查與針對性改進是精度優化的核心。

結語

光纖激光焊接機精度優化是一個多維度工程，需綜合設備、工藝、環境與維護等因素。通過科學調試、參數精細化、環境控制及智能監控，可顯著提升焊接質量。未來，隨著人工智能與物聯網技術的融合，實時自適應優化將成為新趨勢，進一步推動高精度焊接的發展。

FAQ問答

1.問：光纖激光焊接機常見的精度問題有哪些？如何診斷？

答：常見問題包括焊縫偏移、寬度不均、氣孔和裂紋。診斷時，首先檢查光路校準和鏡片清潔度，其次監測功率穩定性與運動平臺精度，最后分析工藝參數匹配性。使用高速相機記錄焊接過程，并結合金相分析焊縫截面，可準確定位問題根源。

2.問：在焊接薄板材料時，如何避免燒穿或變形？

答：優化脈沖參數（如降低占空比）、采用分段焊接策略減少熱積累，并使用背面保護氣冷卻。同時，選擇小光斑直徑和高速掃描，可集中能量輸入，最小化熱影響區。

3.問：環境濕度對焊接精度有何影響？如何控制？

答：高濕度可能導致鏡片結露，改變激光傳輸效率，引發能量波動。控制車間濕度在40%-60%，并為光學系統配備干燥氣簾，可有效防止此類問題。

4.問：光纖激光焊接機日常維護的重點是什么？

答：重點包括光學元件清潔（每周一次）、冷卻系統檢查（液位與純度）、運動部件潤滑（每月一次），以及定期校準激光輸出與平臺定位。記錄維護日志，便于追蹤設備狀態。

5.問：如何提升異種金屬焊接的精度與強度？

答：通過模擬軟件預測熱應力分布，優化坡口設計；采用梯度功率控制，平衡熱輸入；添加兼容性中間層材料（如銀基釬料），并實施后熱處理釋放殘余應力。
