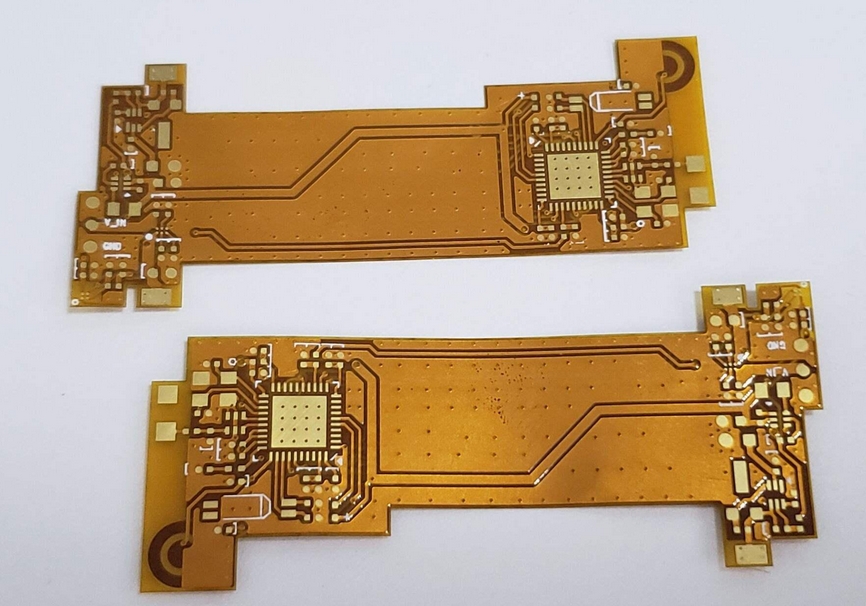

隨著電子產品的輕薄化、小型化發展，F(xiàn)PC（柔性電路板）被廣泛應用于智能手機、穿戴設備、醫療電子、汽車電子等高端制造領域。但與此同時，F(xiàn)PC激光切割作為后端加工的關鍵環節，面臨著不少技術難題。如何在保證效率的前提下，提升切割精度、降低熱損傷，成為FPC制造企業急需解決的核心痛點。

博特精密，專注微細激光加工設備研發與定制解決方案，為FPC行業客戶提供一站式激光切割優化方案，助力客戶從“難切割、高報廢”走向“高精度、低成本”。

一、FPC激光切割面臨的核心難點

1. 材料結構復雜，切割易變形

FPC由PI（聚酰亞胺）膜、銅箔、膠層等多層復合材料構成，熱膨脹系數不同，極易因激光熱輸入不均造成翹曲、起泡甚至分層。

2. 微小尺寸要求高，切割窗口極窄

現代FPC產品要求切割線寬僅為幾十微米，器件邊緣容差要求≤±20μm，傳統機械或CO?激光方式已難滿足。

3. 切割熱影響區（HAZ）控制困難

FPC的熱穩定性較差，傳統激光容易造成燒邊、變色、碳化現象，嚴重影響成品率。

4. 高頻量產對效率和一致性提出挑戰

FPC產品多為大批量生產，切割過程不僅要快，還要穩定，保證24小時不間斷運行不良率控制在千分之一以下。



二、博特精密的FPC激光切割專業解決方案

1. 采用高精度皮秒紫外激光系統

博特激光皮秒紫外設備采用355nm波長，冷加工特性顯著，熱影響極小，可有效避免燒邊和分層現象。激光斑點控制在15μm以?xún)?nèi)，適合高密度排布FPC結構的精細切割。

2. 配備高穩定性振鏡系統與動態聚焦模組

引入德國Scanlab振鏡系統+Z軸動態聚焦模組，實現±10μm的高度一致性，適應FPC柔性翹曲工況。

3. 高速CCD定位識別+AI自動路徑補償

配備智能視覺定位系統，自動識別FPC邊界/Mark點，結合AI補償算法自動修正偏差，大幅減少人工校正時間，提升量產效率。

4. 模塊化多工位自動切割平臺

可選配自動上下料模組、吸附平整平臺、掃碼追溯系統，實現FPC切割全流程無人化操作，提高效率同時降低操作誤差。

三、技術亮點與參數優勢對比

技術指標	博特精密皮秒激光機	市場傳統UV激光機
切割精度	±10μm	±25μm
熱影響區寬度	<5μm	15~25μm
工件變形控制	基本無	明顯翹曲
持續工作時長	≥24小時	8~10小時
自動化適配性	可高度定制	通用型

四、典型客戶案例：某知名穿戴品牌FPC代工廠

背景

該客戶為國內領先穿戴設備代工企業，2024年新增一條柔性屏FPC生產線，采用雙層PI+銅箔結構。原有CO?激光系統切割邊緣燒焦嚴重，報廢率達3%，人工校準效率低。

博特方案介入

博特團隊進行現場調研后，為其定制皮秒紫外激光+雙平臺CCD定位方案，僅兩周內完成設備安裝調試與工藝優化。

成效

* 切割良率從97%提升至99.85%
* 整體切割效率提升約48%
* 運營人工減少3人，年節省用工成本約36萬元
* 客戶反饋切割邊緣干凈、成品一致性提升顯著，二季度即追加2臺設備

五、未來趨勢：FPC激光加工智能化升級

隨著柔性電子向高密度、小尺寸演進，未來FPC激光切割設備將進一步向以下方向升級：

* AI智能路徑規劃：自動識別工藝誤差，動態調整切割路徑；
* 多波長復合切割系統：搭載紫外與綠光，實現不同層次一次完成；
* MES系統對接追溯：切割數據實時上傳，閉環管控生產質量；
* 多工藝集成平臺：打孔、開窗、切割一站式完成，減少設備投入。

博特精密已布局智能激光加工平臺研發，推動FPC加工真正進入“智能制造”時代。

六、立即行動，獲取定制解決方案！

博特精密致力于為FPC行業客戶提供高效、穩定、智能的激光加工設備和整體解決方案。無論您是FPC初創企業還是大型代工廠，我們都能為您量身打造最優激光切割工藝！
